ソアラのステアリングスイッチ加工

加工依頼のご紹介です。
ソアラのステアリングスイッチを現行の純正ナビで使えるように加工して欲しいとの依頼。

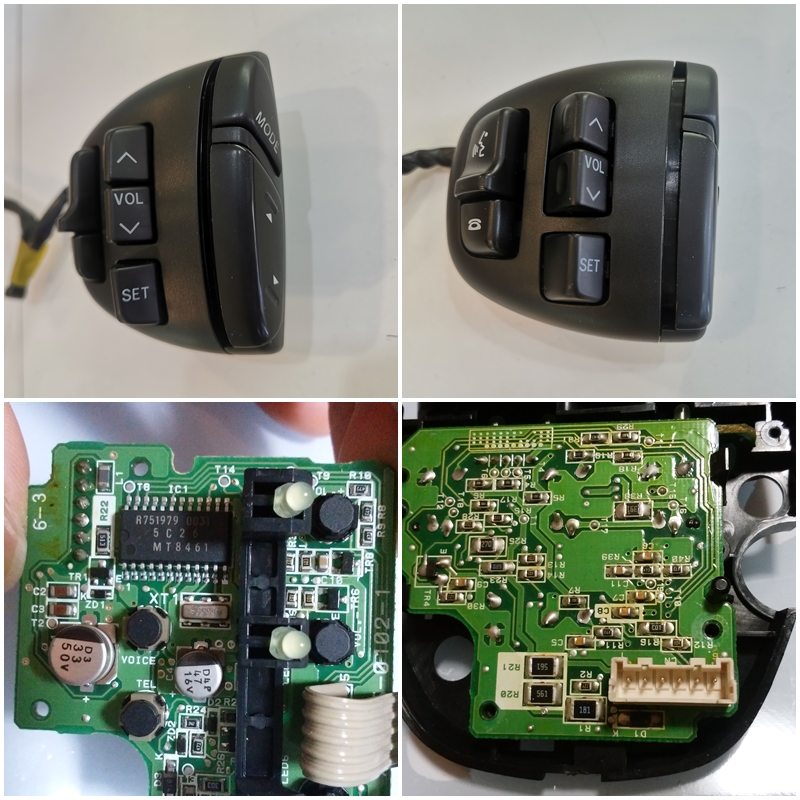

ソアラ ステアリングスイッチ
ソアラのステアリンすぐスイッチは現行のトヨタのステアリングスイッチと違い、電子回路で制御している複雑な物です(恐らくCANかな?)。
それを現在のステアリングスイッチと同じ仕組みになるように加工します。
不要な抵抗や部品を外して、空いたランドを利用して新しい抵抗を取付けていきます。
そしてスイッチ間を繋いで加工しました。
一緒にLEDを白色に打ち換えています。
SETスイッチはナビ純正のワイドビューフロントカメラのスイッチに使いたいとのことで、
押したらアースに繋がるように加工しています。
スイッチから出る端子はちょうど6本あるので、すべて使いました。
スパイラルケーブルに繋がるコネクタも6ピン。
3本しかないので、3本増設です。
これから納品なので、報告が楽しみです(^^)
