セレナ用ブレーキホールド用ユニットリバース時キャンセル機能付

セレナのオートブレーキホールドをエンジンONしたときに自動でONにしてくれるユニットです。

エンジン(電源)を電源をONすると2秒後に自動でONします。

リバースに入ったときは自動でブレーキホールドを解除、リバースを抜けた後は自動で復帰してくれるので、リバース時にブレーキホールドが動作して駐車しにくいようなことがなくなります(^^)

動作動画

セレナ e-power 後期への取り付けです。

エアコンパネル、ナビを取り外します。

ナビを取付けたままレバー部分のパネルを外してしまいましたが、ナビが外れていた方が外しやすいです。

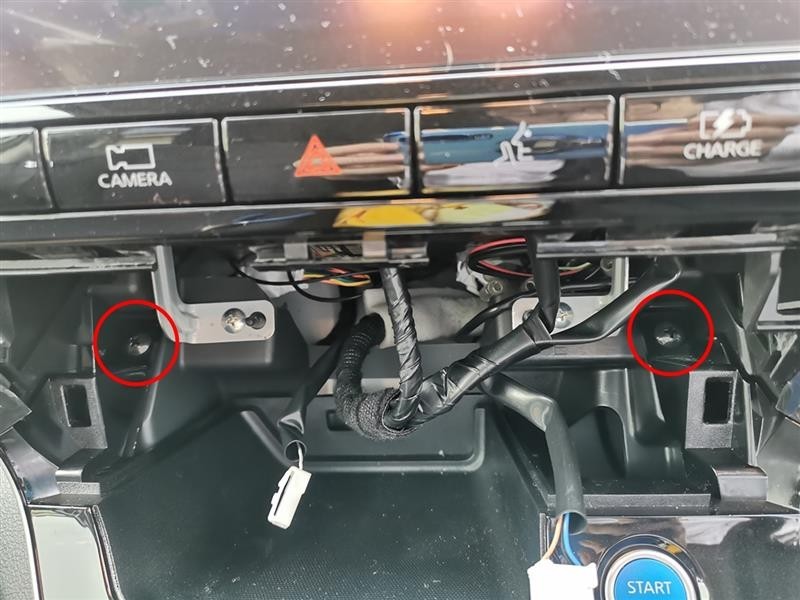

赤丸のネジを二つ外します。

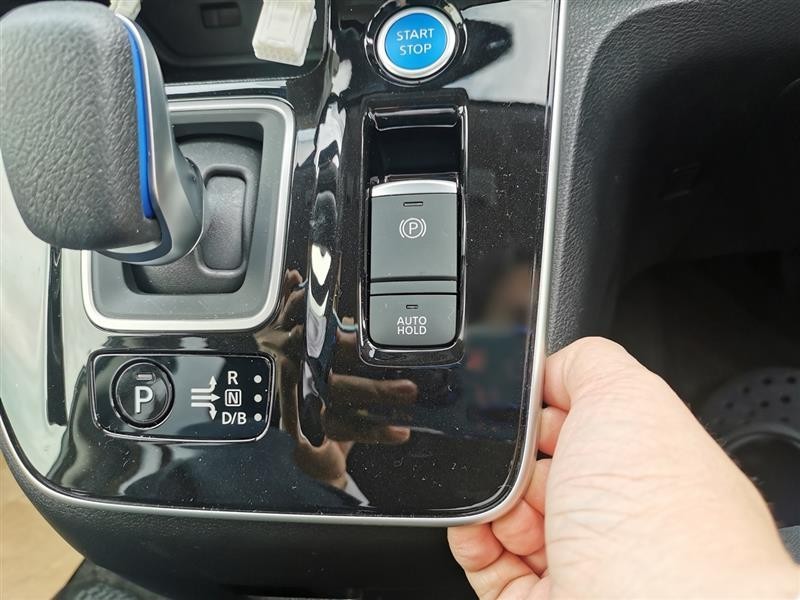

このあたりに指を掛けて引っ張ると外れます。

左側も同じように指を掛けて爪を外します。

すべてのコネクタをパネルから外します。

3本の太い配線がテープで止っているので、外して配線を1本ずつにします。

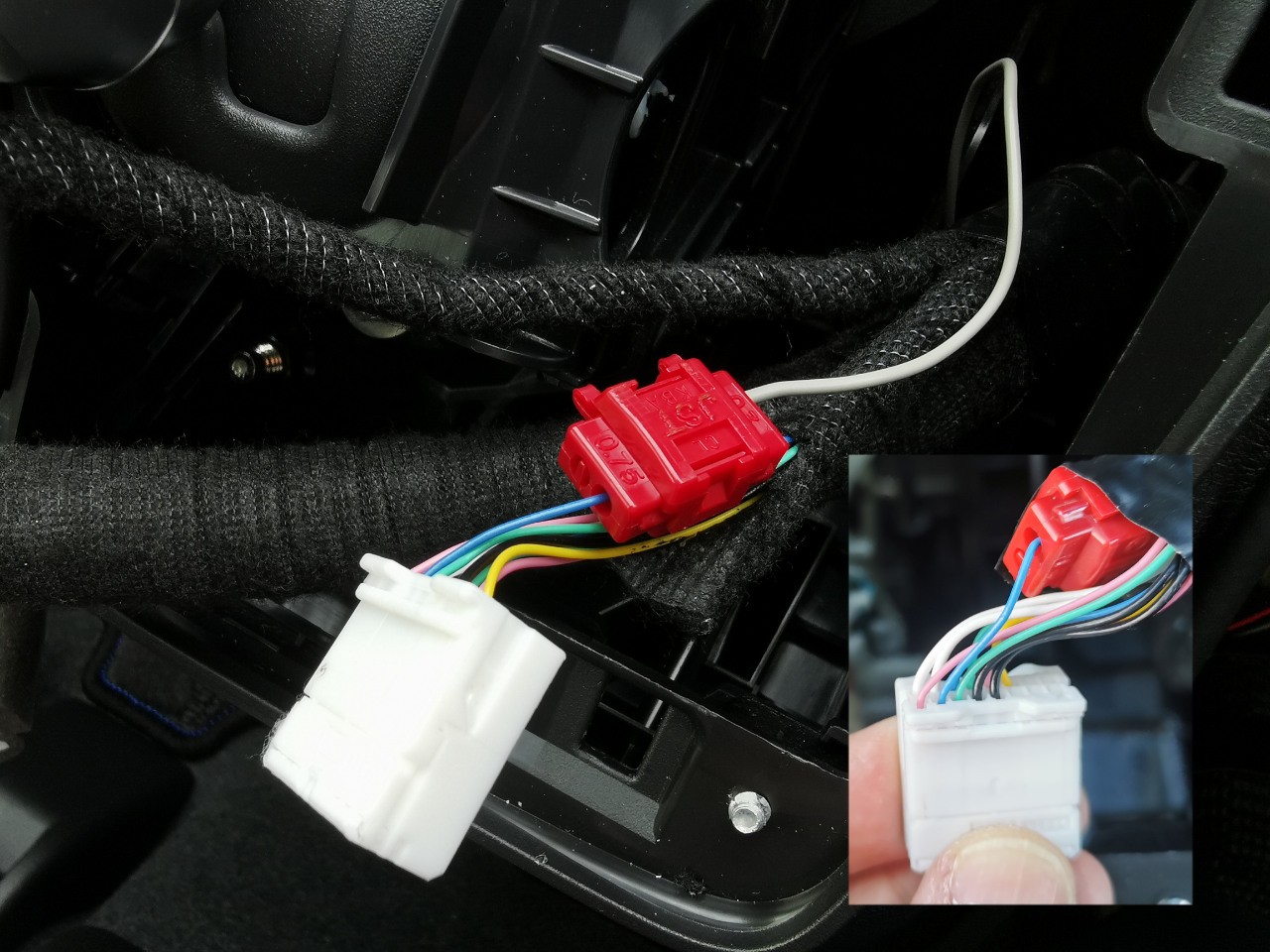

エレクトロタップが付け易いように5cmくらいテープを剥ぎます。

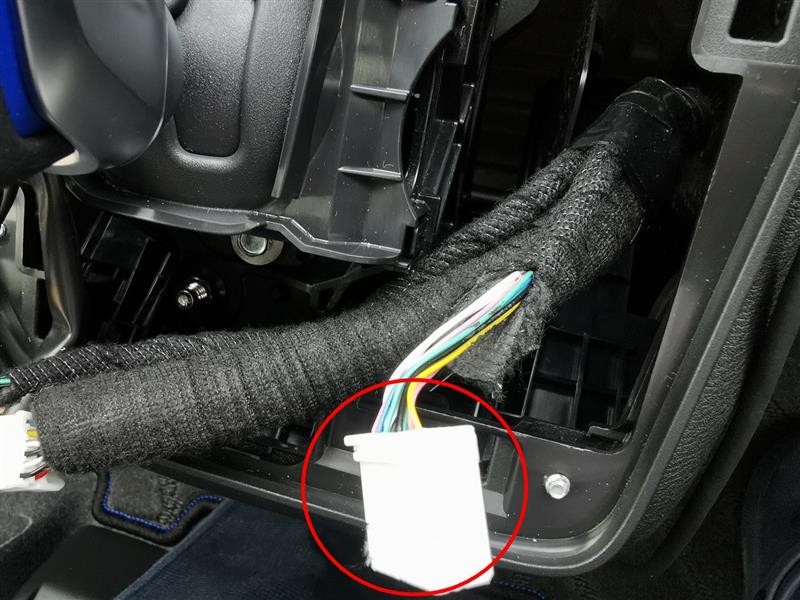

オートホールドの信号線は水色の配線。

コネクタをケーブル側から見て、下の段の左から2番目です。

C27 前期 S-HYBRIDの時と同じです。

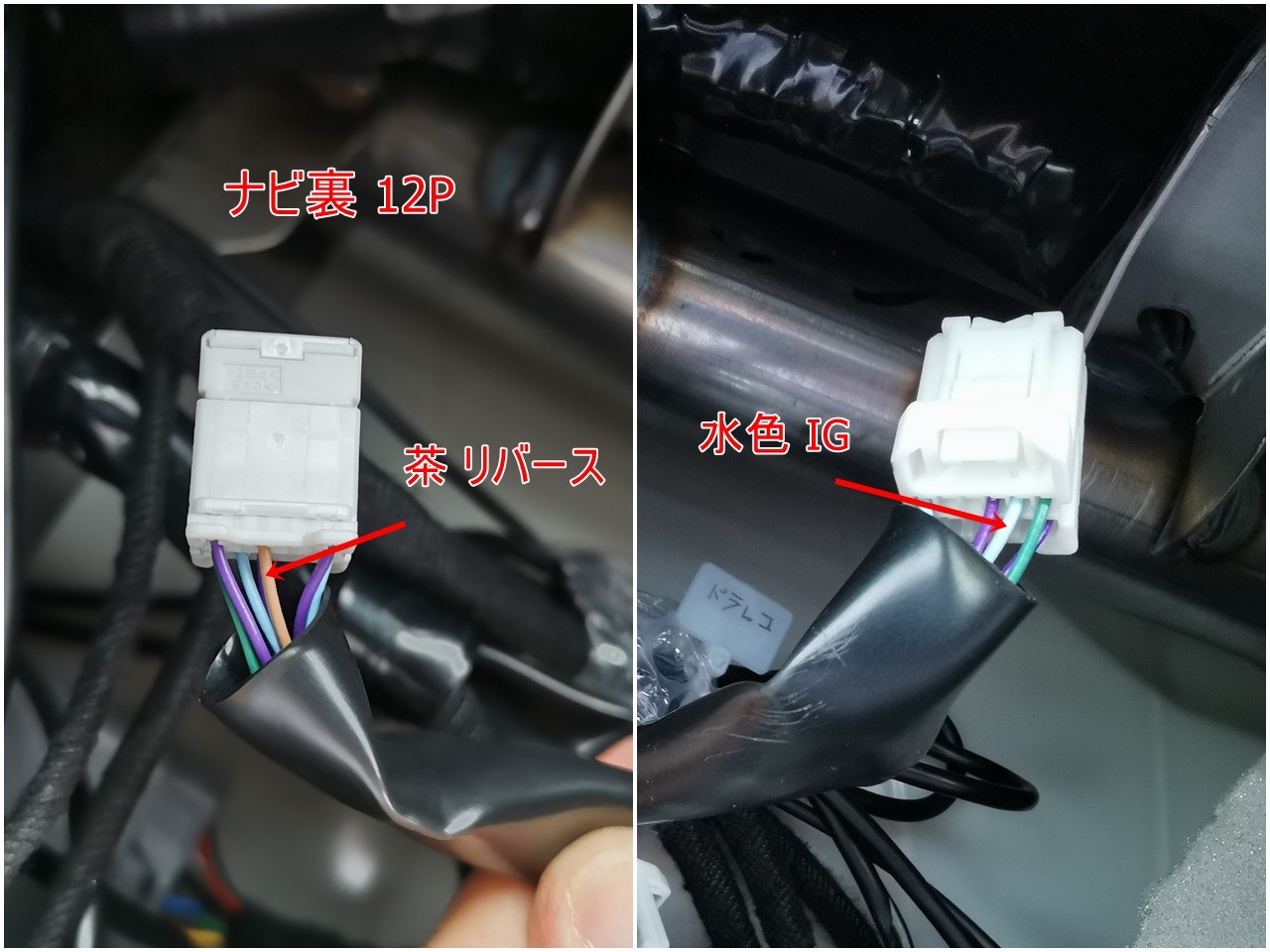

IGとリバースはナビ裏の12Pに接続しました。

2番 IG 水色
9番リバース茶

アースはナビに共締めです。

電源はヒューズボックスに繋いでも構いません。

オートブレーキホールドの動作条件を満たしていないために動作しない場合があります。

下記の条件に問題がないか確認してください。
